Объяснение функций, принципа работы и типов: что делает конденсатор?

А конденсатор представляет собой теплообменник, который отводит тепло от газообразного хладагента, переводя его обратно в жидкое состояние. поэтому цикл охлаждения может продолжаться. Короче говоря: он передает тепло, поглощенное внутри холодного помещения, во внешнюю среду. Без правильно функционирующего конденсатора ни одна система охлаждения или кондиционирования воздуха не сможет работать эффективно или вообще не сможет работать.

Независимо от того, управляете ли вы холодильным складом, эксплуатируете промышленный охладитель или подбираете оборудование для цеха с постоянной температурой, понимание функций, типов и показателей производительности конденсатора поможет вам принимать более разумные и экономически эффективные решения.

Определение конденсатора: что такое конденсатор?

А condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "высокая сторона" контура охлаждения или кондиционирования воздуха — после компрессора и перед расширительным клапаном. При фазовом переходе от газа к жидкости выделяется скрытое тепло, которое конденсатор передает охлаждающей среде (воздуху или воде).

В повседневном языке люди иногда путают «конденсатор» с «компрессором». Различие простое:

• Компрессор – повышает давление и температуру газообразного хладагента.
• Конденсатор – отводит тепло и превращает горячий газ обратно в жидкость.

Слово «конденсация» описывает этот процесс фазового перехода. Вы также увидите, что это написано как конденсаторный агрегат когда конденсатор соединен с компрессором в одном корпусе.

Как работает конденсатор? Шаг за шагом

Работа конденсатора следует четырем четким этапам более широкого холодильного цикла:

1. Поступает горячий газ. Перегретый пар хладагента из компрессора (обычно 60–90 °C) поступает на вход конденсатора.
2. Ослабление перегрева. Пар сначала охлаждается до температуры насыщения (конденсации) по мере прохождения через змеевик или трубы.
3. Конденсат. Аt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. Именно здесь происходит ~70–80% общего теплоотвода.
4. Переохлаждение. Теперь жидкий хладагент охлаждается на несколько градусов ниже насыщения перед тем, как покинуть конденсатор, что повышает эффективность системы и предотвращает выброс газа в жидкостную линию.

Охлаждающая среда — воздух, нагнетаемый вентиляторами, или вода, циркулирующая через башню — поглощает это тепло и уносит его из системы. Разница температур между хладагентом и охлаждающей средой (называемая температура приближения ) напрямую определяет эффективность работы конденсатора; меньший подход означает более высокую эффективность.

Ключевые функции конденсатора в холодильной системе

Конденсатор выполняет несколько пересекающихся функций, которые необходимы для надежности и энергоэффективности системы:

Отвод тепла

Основная цель. Конденсатор отводит тепло, собранное из охлаждаемого помещения, а также тепло, добавленное компрессором. Для системы охлаждения мощностью 10 кВт конденсатор обычно отклоняет 12–14 кВт тепла (дополнительные 2–4 кВт возникают за счет работы компрессора).

Конверсия фазы хладагента

Преобразуя пары хладагента в жидкость, конденсатор обеспечивает работу расширительного клапана и испарителя. Нет конденсата = нет жидкого хладагента = нет охлаждающего эффекта на выходе.

Регулирование давления на стороне высокого давления

Способность конденсатора отводить тепло определяет давление конденсации. Конденсатор недостаточного размера или грязный конденсатор повышает давление напора, что заставляет компрессор работать интенсивнее, что увеличивает потребление энергии почти на 10%. 3–5% на каждый 1 °C повышения температуры конденсации .

Переохлаждение жидкого хладагента

А well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).

Защита срока службы компрессора

Поддерживая давление нагнетания в расчетных пределах, конденсатор предотвращает перегрев компрессора и механические нагрузки — одну из основных причин преждевременного выхода компрессора из строя.

Типы конденсаторов: с воздушным охлаждением, с водяным охлаждением и испарительным.

Каждый из трех основных типов конденсаторов подходит для разных применений, климата и бюджета:

Аir-Cooled Condensers

Самый распространенный тип во всем мире. Окружающий воздух нагнетается через оребренные змеевики одним или несколькими вентиляторами. Никакой водной инфраструктуры не требуется , что упрощает установку и снижает затраты на техническое обслуживание. В серии конденсаторов с воздушным охлаждением Brozercool используются высокоэффективные змеевики из медных трубок с алюминиевым оребрением и EC-двигатели вентиляторов, что обеспечивает удельный коэффициент отвода тепла выше 1,8 кВт/м².

Конденсаторы с водяным охлаждением

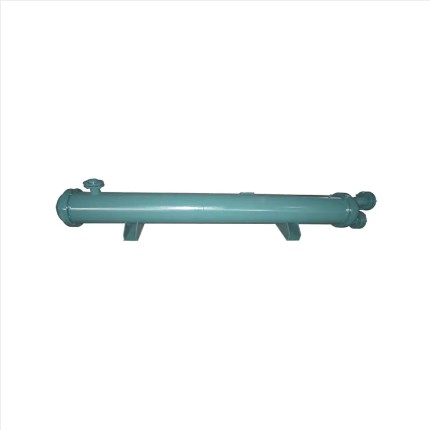

Теплообменники кожухотрубного или пластинчатого типа, в которых в качестве охлаждающей среды используется вода. Они достигают более низких температур конденсации, улучшая КПД системы за счет 10–20% по сравнению с воздушным охлаждением в той же среде, но требуют градирен, очистки воды и более сложного обслуживания.

Испарительные конденсаторы

Вода распыляется на змеевик при продувке воздуха; испарение охлаждает змеевик ниже температуры окружающей среды по сухому термометру. Идеально подходит там, где вода доступна, но не в избытке, и где температура окружающей среды высока.

Каково использование конденсатора в различных отраслях промышленности?

Конденсаторы появляются везде, где необходимо перенести тепло из одного места в другое. Вот наиболее распространенные реальные приложения:

• Холодильные склады и помещения для хранения свежести – Конденсаторные агрегаты с воздушным охлаждением поддерживают температуру от 10 °C до −30 °C, сохраняя мясо, продукты, молочные продукты и фармацевтические препараты.
• Цеха с постоянной температурой – Точный контроль конденсации поддерживает температуру процесса в пределах ±0,5 °C для производства электроники и прецизионной обработки.
• Промышленные чиллеры – Конденсаторы с водяным охлаждением в винтовых или центробежных чиллерах обслуживают большие нагрузки систем отопления, вентиляции и кондиционирования воздуха мощностью от 100 кВт до нескольких МВт.
• Параллельные холодильные стеллажи – Супермаркеты и центры распределения продуктов питания используют параллельные системы с несколькими компрессорами, использующими один большой конденсатор для снижения пикового давления нагнетания.
• Нестандартное технологическое охлаждение – Химические заводы, пивоварни и центры обработки данных используют конденсаторы, встроенные в специальные холодильные установки.
• Низкотемпературные шнековые агрегаты – В туннелях шоковой заморозки и оборудовании для сублимационной сушки используются конденсаторы, рассчитанные на высокое давление для работы от –40 °C до –60 °C.

Факторы, влияющие на производительность конденсатора

Понимание того, что ухудшает или улучшает производительность конденсатора, помогает операторам сократить счета за электроэнергию и продлить срок службы оборудования:

Аmbient Temperature

Повышение температуры окружающего воздуха на каждый 1 °C повышает температуру конденсации примерно на 1,2–1,5 °C, увеличивая мощность компрессора на 2–3% . Размещение конденсаторов в хорошо вентилируемых, затененных местах имеет решающее значение в жарком климате.

Засорение и скопление грязи

Пыль, жир или окалина на ребрах и трубках конденсатора повышают термическое сопротивление. Исследования показывают Снижение теплопередачи на 10–20 % из умеренно загрязненного конденсатора, что напрямую приводит к увеличению затрат на электроэнергию.

Аirflow Restrictions

Горячий нагнетаемый воздух, который рециркулирует обратно через конденсатор (короткий цикл), повышает эффективную температуру окружающей среды на 5–15 °C. Важно обеспечить правильное расстояние от стен и других помещений.

Заправка хладагента

Как перезарядка, так и недостаточная заправка влияют на конденсацию. Перезаряд заполняет конденсатор жидкостью, уменьшая активную поверхность конденсации. Недостаточный заряд приводит к чрезмерному повышению температуры перегрева и нагнетания.

Неконденсирующиеся газы

Аir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.

Конденсаторные продукты Brozercool: разработка для реальных потребностей

Аs a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to более 80 стран и регионов .

Аir-Cooled Condenser Series

Предназначен для наружной установки, имеет конструкцию змеевика из медных трубок и алюминиевого оребрения, коррозионностойкий корпус и опции EC-вентилятора с регулируемой скоростью. Доступны конфигурации с горизонтальной или вертикальной подачей, подходящие для различных планировок объектов.

Компрессионно-конденсаторные агрегаты с водяным охлаждением

Компактные агрегаты, смонтированные на раме, включающие компрессор, кожухотрубный конденсатор и средства управления. Подходит для холодильных камер, технологического охлаждения и промышленных холодильных машин, где имеется вода. Значения COP достигают 3,8–4,5 при благоприятной температуре воды.

Аir-Cooled Condensing Units (Box & Open Type)

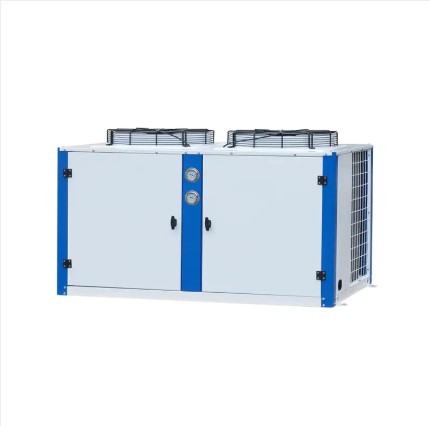

Конденсаторные агрегаты коробчатого типа представляют собой защищенные от атмосферных воздействий корпуса для размещения на крыше или на открытом воздухе; Агрегаты открытого типа обеспечивают более низкую стоимость и удобство обслуживания в полевых условиях для установок в машинном отделении.

Низкотемпературные винтовые и параллельные агрегаты

Специально разработан для шоковой заморозки и многотемпературных холодильных складов. Конденсаторные контуры рассчитаны на высокое давление нагнетания и поддерживают хладагенты, включая R404A, R449A, R744 (CO₂) и R290 (пропан).

Выбор конденсатора: что нужно знать перед определением

Правильный размер конденсатора позволяет избежать как блоков недостаточного размера (высокое давление напора, отключения), так и блоков слишком большого размера (ненужные капитальные затраты). Ключевые параметры, которые необходимо подтвердить перед выбором конденсатора:

• Суммарная теплота отторжения (THR) = холодопроизводительность, потребляемая мощность на валу компрессора. Всегда выбирайте размер, соответствующий THR, а не только охлаждающую способность.
• Расчетная температура окружающей среды – используйте расчетную температуру по сухому термометру 1 % для вашего региона (например, 38 °C для Ближнего Востока, 35 °C для Южной Европы).
• Целевая температура конденсации – обычно температура окружающей среды 10–15 °C для воздушного охлаждения; температура окружающей среды 5–8 °C для водяного охлаждения.
• Тип хладагента – Размеры змеевика конденсатора и клапана значительно различаются между R134a, R410A, R404A и CO₂.
• Аvailable footprint and airflow clearance – минимум 1,5–2 м на всех сторонах воздухозаборника для конденсаторов с воздушным охлаждением.

Обслуживание конденсатора: лучшие практики для увеличения срока службы

Правильное техническое обслуживание позволяет конденсаторам работать с номинальной производительностью и может сократить годовые затраты на электроэнергию на 5–15% . Следуйте этому графику:

• Ежемесячно: Осмотрите и очистите ребра змеевика конденсатора воздухом низкого давления или очистителем змеевика; проверьте состояние лопастей вентилятора и натяжение ремня.
• Ежеквартально: Измеряйте и записывайте переохлаждение и перегрев; сверить давление напора с расчетными кривыми; проверьте наличие утечек хладагента.
• Аnnually: Глубокая очистка змеевиков; при необходимости замените подшипники двигателя вентилятора; осмотреть трубные решетки и ребра на наличие коррозии; проверить содержание неконденсирующегося газа в системах с водяным охлаждением.
• Только с водяным охлаждением: Обработайте охлаждающую воду, чтобы поддерживать уровень pH 7–8,5 и ограничить количество минералов, образующих накипь; каждые 2 года проверяйте внутренние части пробирки на наличие накипи или биопленки.

Часто задаваемые вопросы о конденсаторах

Каково основное назначение конденсатора?

Основная цель — отвести тепло из холодильной системы в окружающую среду, одновременно превращая пары хладагента под высоким давлением обратно в жидкость, чтобы цикл мог повториться.

Что произойдет, если конденсатор слишком мал?

Аn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.

Чем конденсатор отличается от испарителя?

Испаритель поглощает тепло из охлаждаемого пространства (хладагент испаряется), а конденсатор отводит это тепло наружу (хладагент конденсируется). Они выполняют противоположные теплообменные роли в холодильном контуре.

Могу ли я использовать любой хладагент в существующем конденсаторе?

Нет. Конденсаторы предназначены для определенных диапазонов давления и свойств хладагента. Всегда уточняйте совместимость с производителем перед сменой хладагента, особенно при переходе от ГФУ к альтернативам с более низким ПГП, таким как ГФО или CO₂.

«Конденсация» — это то же самое, что «охлаждение»?

Не совсем. Конденсация, в частности, относится к фазовому переходу от газа к жидкости при постоянном давлении, в результате которого выделяется скрытое тепло. Охлаждение — более широкий термин, включающий в себя ощутимый отвод тепла (падение температуры) без фазового перехода. В конденсаторе перегрев (охлаждение) и конденсация происходят последовательно.

Как узнать, нуждается ли мой конденсатор в чистке?

Сравните текущую температуру конденсации с расчетным значением для той же температуры окружающей среды. Если фактическая температура конденсации 3 °C или более выше расчетной кривой Вероятной причиной являются загрязненные или заблокированные змеевики конденсатора. Визуальный осмотр поверхности катушки является самым простым подтверждением.

Какие хладагенты поддерживают конденсаторы Brozercool?

Конденсаторы и конденсаторные агрегаты Brozercool совместимы с широким спектром хладагентов, включая варианты замены R22, R404A, R407C, R410A, R449A, R134a, R290 (пропан) и R744 (CO₂) в зависимости от серии продуктов. Ознакомьтесь с техническим описанием продукта или свяжитесь с технической командой Brozercool, чтобы подтвердить соответствие вашего приложения.
