В промышленных холодильных системах испаритель Выбор (воздушного охладителя) напрямую определяет уровень энергопотребления холодильного склада и стабильность качества хранимой продукции. Тип DL подходит для хранения в свежем виде при температуре выше 0°C, тип DD — для холодного хранения при температуре -18°C, а тип DJ — для быстрого замораживания при температуре ниже -25°C. . Основные различия между тремя моделями заключаются в расстоянии между ребрами, мощности охлаждения и методах размораживания. Неправильный выбор приведет к замерзанию, резкому увеличению энергопотребления или порче продукта. При выборе необходимо всесторонне учитывать температуру хранения, характеристики продукта и тепловую нагрузку, а не полагаться исключительно на опыт.
Классификация и применимые температурные диапазоны воздухоохладителей серии D
Воздухоохладители серии D, обычно используемые в промышленных холодильных складах, делятся на три модели в зависимости от применимой температуры, каждая из которых соответствует различным требованиям к охлаждению и температуре хранения:
- Высокотемпературный испаритель типа DL : Применяется при температуре хранения выше 0°C, в основном используется для хранения свежих фруктов, овощей, свежих яиц, чая и в системах кондиционирования воздуха больших цехов.
- Среднетемпературный испаритель типа DD : Применимо для температур хранения от -1°C до -18°C, подходит для холодного хранения мяса, рыбы, мороженого и других замороженных продуктов.
- Низкотемпературный испаритель типа DJ : Применяется при температуре хранения ниже -18°C, в основном используется для быстрого замораживания свежего мяса, рыбы, пельменей и других продуктов питания, при температуре хранения обычно ниже -25°C.
Основные структурные различия между тремя моделями отражены в расстояние между плавниками и конструкция воздушного потока . В условиях низкой температуры влага из воздуха конденсируется и замерзает на поверхности испарителя быстрее, поэтому для типа DJ используется большее расстояние между ребрами (обычно от 6 до 9 мм), тогда как для типа DL расстояние между ребрами меньше (приблизительно от 4 до 5 мм), чтобы максимизировать площадь теплообмена в условиях относительно высоких температур.
Сравнение ключевых технических параметров
| Параметр | Тип DL (высокотемпературный) | Тип DD (среднетемпературный) | Тип DJ (низкотемпературный) |
|---|---|---|---|
| Применимая температура хранения | 0°С ~ 10°С | -1°С ~ -18°С | -18°С ~ -35°С |
| Расстояние между плавниками | 4,0 ~ 4,5 мм | 4,5 ~ 6,0 мм | 6,0 ~ 9,0 мм |
| Расчетная разница температур (DTD) | 8°С ~ 10°С | 7°С ~ 9°С | 5°С ~ 7°С |
| Метод размораживания | Естественная разморозка или электрический нагрев | Электрическое размораживание/распыление воды | Электрическое оттаивание/оттаивание горячим газом |
| Применимые хладагенты | Р22/Р404А/Р507 | Р22/Р404А/Р507 | Р22/Р404А/Р507 / NH₃ |
| Типичные применения | Склад свежих продуктов, кондиционер в мастерской | Холодное хранение, логистика холодовой цепи | Хранение быстрой заморозки, камеры шоковой заморозки |
Как показано в таблице выше, по мере снижения температуры хранения расстояние между ребрами должно соответственно увеличиваться, чтобы слои инея не блокировали воздушные проходы. Расчетная разница температур (DTD) низкотемпературных испарителей типа DJ обычно контролируется при от 5°С до 7°С , ниже, чем на 8–10 °C для типа DL, для поддержания более высокой относительной влажности во время процессов быстрого замораживания и уменьшения потерь пищевых продуктов из-за обезвоживания.
Структура испарителя и принцип работы
Состав основных компонентов

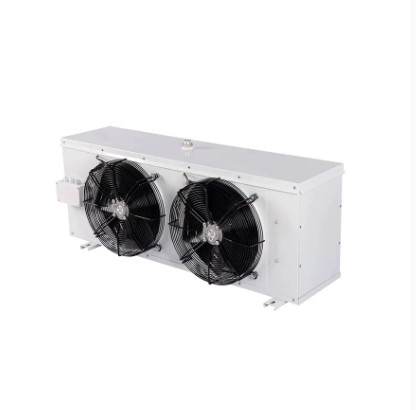

Промышленные воздухоохладители в основном состоят из пяти компонентов: охлаждающие теплообменные змеевики, осевые вентиляторы, распределители жидкости, устройства размораживания и дренажные поддоны . Низкотемпературный насыщенный хладагент под низким давлением поступает в испаритель через термостатический расширительный клапан, испаряется и поглощает тепло внутри теплообменных трубок. Вентилятор заставляет воздух проходить через поверхности ребер, отводя тепло из холодильной камеры и обеспечивая охлаждение.
Факторы, влияющие на эффективность теплообмена
Фактический охлаждающий эффект испарителя ограничен несколькими факторами:
- Скорость и объем воздуха : Недостаточная скорость воздуха приводит к недостаточному теплообмену, а чрезмерная скорость увеличивает потребление энергии вентилятором и может привести к обезвоживанию поверхностей пищевых продуктов. В промышленных хранилищах быстрой заморозки скорость воздуха обычно составляет от 3 до 5 м/с.
- Чистота плавников : Накопление пыли и масла может снизить коэффициент теплопередачи на 15–30 %; регулярная уборка необходима для поддержания энергоэффективности.
- Толщина слоя инея : Когда толщина инея превышает 3 мм, термическое сопротивление со стороны воздуха значительно увеличивается, потенциально снижая охлаждающую способность более чем на 20%; своевременная разморозка обязательна.
- Перегрев подачи жидкости : Правильный перегрев (обычно от 3°C до 8°C) предотвращает закупорку компрессорной жидкости, обеспечивая при этом эффективное использование площади теплообмена испарителя.
Расчет выбора и оценка тепловой нагрузки
Испаритель отбор не может опираться исключительно на опыт; Расчеты тепловой нагрузки обязательны. Общая тепловая нагрузка холодильного склада состоит из следующих составляющих:
- Тепловая нагрузка корпуса : Тепло передается через стены, крышу и полы пропорционально толщине изоляции и разнице температур.
- Тепловая нагрузка продукта : Тепло, выделяющееся при охлаждении или замораживании продукта, которое может составлять более 60% от общего количества при хранении в условиях быстрой заморозки.
- Тепловая нагрузка вентиляции : Тепло, поступающее от внешнего теплого воздуха при открытии дверей холодильной камеры или во время вентиляции.
- Тепловая нагрузка двигателя и освещения : Тепло, выделяемое двигателями вентиляторов и осветительными приборами во время работы.
- Персонал Эксплуатационная тепловая нагрузка : Тепло, выделяемое работниками во время работы внутри хранилища.
Выбор должен включать Запас прочности от 10% до 15% на основе расчетной общей тепловой нагрузки для учета экстремальных погодных условий или колебаний товарооборота. Кроме того, номинальную холодопроизводительность испарителя необходимо скорректировать на основе фактических условий эксплуатации (температура хранения, температура испарения, температура конденсации), используя в качестве основы для коррекции кривые производительности, предоставленные производителем.
Стратегии размораживания и управление энергоэффективностью
Сравнение распространенных методов разморозки
| Метод размораживания | Принцип | Применимые сценарии | Энергетические характеристики |
|---|---|---|---|
| Электрическое размораживание | Электрические нагревательные трубки, тепловые ребра | Малые и средние холодильные склады | Более высокое энергопотребление, простая конструкция |
| Размораживание распылением воды | Распыление воды температуры окружающей среды | Среднее и большое холодильное хранилище | Большой расход воды, быстрая разморозка. |
| Оттайка горячим газом | Тепло нагнетания компрессора | Большое быстроморозильное хранилище, системы аммиака | Оптимальная энергоэффективность, сложная система |
Рекомендации по настройке цикла размораживания
Частота размораживания должна динамически регулироваться в зависимости от частоты открытия двери, содержания влаги в продукте и скорости обледенения испарителя. При хранении в условиях быстрой заморозки при температуре ниже -25°C рекомендуется размораживание горячим газом каждый раз. от 4 до 6 часов , при этом каждый цикл размораживания контролируется в течение 15–20 минут. Частое размораживание приводит к колебаниям температуры хранения, влияющим на качество продуктов; слишком длинные интервалы приводят к обледенению, увеличению сопротивления воздуха и увеличению энергопотребления вентиляторов.
Основы установки и обслуживания
Правильная установка и регулярное техническое обслуживание необходимы для долгосрочной эффективной работы испарителя:
- Положение установки : Воздухоохладители следует устанавливать вверху или высоко на боковых стенках холодильной камеры так, чтобы воздуховыпускные отверстия были направлены в сторону двери, чтобы обеспечить равномерное распределение воздушного потока и избежать прямого попадания холодного воздуха на продукты.
- Калибровка уровня : Устройство должно быть установлено горизонтально; наклон приведет к плохому отводу талой воды, что приведет к скоплению воды или ее переливу в дренажном поддоне.
- Возвратный воздушный зазор : По крайней мере 300 мм Между испарителем и стенами или штабелями продуктов должно сохраняться пространство для возвратного воздуха, чтобы обеспечить беспрепятственную циркуляцию воздуха.
- Регулярная уборка : Очищайте плавники ежеквартально мягкими щетками или струей воды низкого давления для удаления пыли и масла; проверьте лопасти вентилятора на предмет деформации и подшипники двигателя на предмет смазки.
- Обнаружение утечек и изоляция : Проводить ежегодные проверки герметичности трубопроводов холодильного оборудования; Убедитесь, что изоляционные слои на линиях подачи жидкости и всасывания остаются неповрежденными, чтобы предотвратить потери холода и конденсацию.
Новые Испаритель Технологические тенденции
Поскольку холодильная промышленность требует более высокой энергоэффективности и соблюдения экологических требований, технология испарителей продолжает развиваться:
- Технология вентиляторов с регулируемой частотой : Регулируя скорость вращения вентилятора в соответствии с фактической тепловой нагрузкой, можно добиться экономии энергии от 20% до 35% по сравнению с вентиляторами с фиксированной частотой, одновременно уменьшая колебания температуры хранилища.
- Наноантикоррозионные покрытия : Гидрофильные или антикоррозионные покрытия на поверхностях ребер замедляют коррозию в солевых туманах и кислых средах, продлевая срок службы оборудования более чем на 30%.
- Совместимость с транскритическими системами CO₂ : Поскольку R744 (CO₂) становится все более распространенным в низкотемпературной логистике, конструкции испарителей, устойчивые к высокому давлению (до 120 бар), представляют собой новое технологическое направление.
- Интеллектуальное управление размораживанием : Запуск оттайки на основе датчиков толщины инея или сигналов перепада давления, заменяющий традиционное оттаивание по времени, сокращает ненужные циклы оттаивания и повышает КПД системы.
Эти технологии не только снижают эксплуатационные расходы на холодильное хранение, но и отвечают глобальным отраслевым тенденциям по снижению выбросов углекислого газа в хладагентах и повышению энергоэффективности.
