Какие аксессуары для холодильного оборудования важны и как их выбрать？

Аксессуары для холодильного оборудования не являются второстепенными компонентами — это основные элементы, определяющие общую производительность системы. Использование некачественных аксессуаров может увеличить энергопотребление системы на 15–30 %, повысить частоту отказов в 2–3 раза и сократить срок службы оборудования более чем на 40 %. Таким образом, уделение достаточного профессионального внимания выбору, установке и техническому обслуживанию аксессуаров является основной гарантией достижения эффективной, стабильной и длительной работы холодильных систем.

Аксессуары для компрессоров: энергетическое сердце холодильной системы

Надежность компрессорного оборудования, являющегося источником энергии в холодильном цикле, напрямую влияет на эффективность охлаждения и эксплуатационную безопасность.

Ключевые типы и функции аксессуаров

• Нагреватель картера: предотвращает миграцию хладагента в компрессор во время остановки, предотвращая образование пробок жидкости при запуске.
• Глушители и виброгасители: снижают рабочий шум и минимизируют механические усталостные повреждения трубопроводов от вибрации.

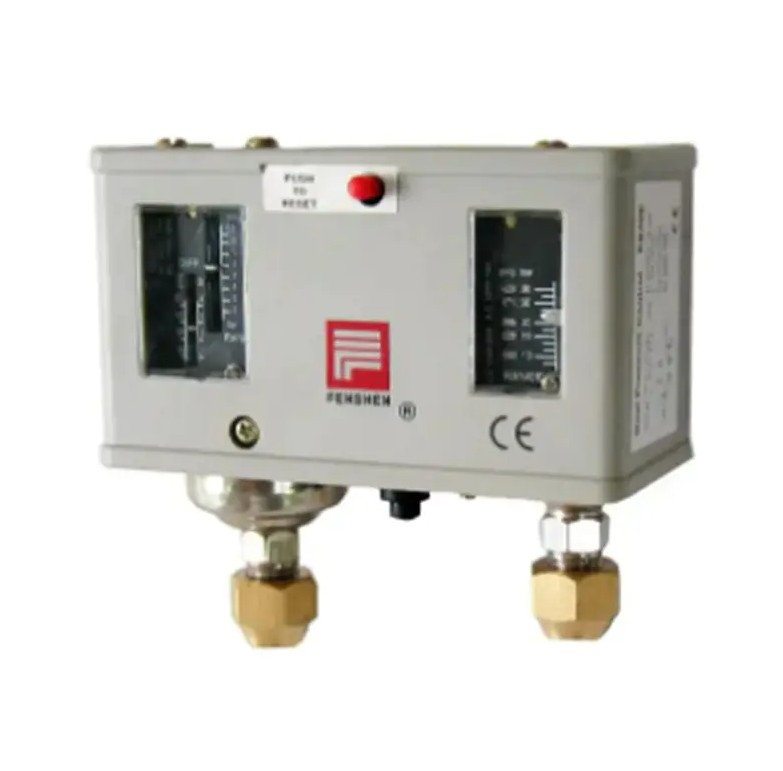

• Защитные переключатели высокого/низкого давления: автоматически отключают питание при аномальном давлении, предотвращая повреждение компрессора.
• Маслосмотровое стекло и масляный фильтр: контролируйте состояние смазки в режиме реального времени, обеспечивая чистоту системы смазки.

Критерии выбора и справочник данных

На примере герметичных спиральных компрессоров твердость соответствующих виброгасителей следует контролировать в пределах Шора А. от 50 до 70 градусов , со степенью сжатия ниже 15% . Если виброгасители изнашиваются и выходят из строя, амплитуда вибрации компрессора может увеличиться на от 3 до 5 раз , что значительно повышает вероятность растрескивания сварного шва трубопровода.

Точность срабатывания защитных выключателей высокого/низкого давления должна достигать ±0,02 МПа , со временем отклика не более 0,5 секунды . Выключатели низшей защиты могут иметь ошибки ±0,1 МПа , не в состоянии оперативно вмешаться при возникновении аномалий давления, что легко приводит к перегоранию компрессора.

Аксессуары для систем теплообмена: ключевая поддержка эффективности и надежности

Аксессуары для конденсаторов и испарителей оказывают решающее влияние на эффективность теплопередачи, устойчивость к коррозии и чистоту системы.

Аксессуары для основного конденсатора

Вентилятор конденсатора является основным аксессуаром конденсаторов с воздушным охлаждением, и его воздушный поток и статическое давление должны соответствовать конструкции конденсатора. Для обычных конденсаторов ребристого типа каждый 1кВт для отвода тепла обычно требуется от 180 до 250 м³/ч воздушного потока. Если поток воздуха от вентилятора недостаточен 20% , температура конденсации повысится на от 5 до 8℃ , а энергопотребление системы увеличится на от 12% до 18% соответственно.

Защитные покрытия ребер (такие как гидрофильная алюминиевая фольга и антикоррозийные покрытия) могут продлить срок службы конденсатора за счет от 30% до 50% . В прибрежных районах с высоким содержанием соли незащищенные алюминиевые ребра могут подвергнуться серьезной коррозии. от 2 до 3 лет , а ребра с покрытием могут прослужить долго от 8 до 10 лет .

Основные аксессуары для испарителя

Выбор аксессуаров для размораживания испарителя напрямую влияет на эффективность работы низкотемпературного оборудования. Электрическое размораживание и размораживание горячим газом являются двумя основными методами:

Аксессуары для регулирования и регулирования: невоспетые герои точного регулирования

Расширительные клапаны, электромагнитные клапаны и различные контроллеры являются нервным центром, который позволяет холодильным системам достигать точного регулирования и энергоэффективной работы.

Выбор расширительного клапана и контроль перегрева

При выборе термостатического расширительного клапана необходимо всесторонне учитывать тип хладагента, диапазон температур испарения и охлаждающую способность системы. Настройка перегрева обычно от 3 до 6К (условия кондиционирования воздуха) или от 5 до 8К (низкотемпературные условия). Для каждого 1К увеличение отклонения перегрева, коэффициент полезного действия системы (COP) может уменьшиться на от 2% до 4% .

Электронные расширительные клапаны (ЭТРВ) по сравнению с традиционными термостатическими расширительными клапанами могут повысить точность управления перегревом. ±0,5К , достижение от 10% до 20% экономия энергии в системах переменной частоты. Однако соответствующие контроллеры и датчики стоят дороже, что делает их более подходящими для средних и крупных коммерческих или промышленных систем.

Совместная работа электромагнитных клапанов и фильтров-осушителей

Положение установки и выбор электромагнитных клапанов напрямую влияют на безопасность системы:

• Электромагнитный клапан жидкостной линии: перекрывает поток жидкого хладагента в испаритель во время остановки, предотвращая закупорку жидкости, время срабатывания менее 1 секунда
• Перепускной электромагнитный клапан: используется для оттаивания горячим газом или регулирования производительности, когда требуется механический срок службы более 1 миллион циклов
• Фильтр-осушитель: точность фильтрации должна достигать от 20 до 40 микрон , с водопоглощающей способностью, соответствующей заправке системы, обычно от 3 до 5 г молекулярных сит на 1 кг хладагента

Когда падение давления на фильтре-осушителе превышает 0,05 МПа , его следует немедленно заменить. В противном случае это не только увеличит потребление энергии, но также может привести к увеличению количества выхлопных газов перед дросселированием, что приведет к снижению охлаждающей способности на от 5% до 10% .

Трубопроводное соединение и аксессуары для герметизации: часто упускаемый из виду жизненный путь системы

Медные трубы, фитинги, клапаны и уплотнительные материалы — это кровеносные сосуды и соединения холодильной системы. Их качество и качество монтажа напрямую определяют целостность и надежность герметизации системы.

Выбор материала медной трубки и толщины стенки

В холодильных системах следует использовать раскисленные фосфором бесшовные медные трубы (TP2 или C12200) с контролируемым содержанием фосфора. от 0,015% до 0,040% , эффективно препятствуя водородному охрупчиванию во время высокотемпературной сварки. Толщину стенки медной трубки следует определять исходя из рабочего давления и диаметра трубки:

Сварочный процесс и уплотнительные материалы

Для сварки медных труб следует использовать припой на основе серебра или фосфорно-медной припои с глубиной провара, достигающей более 80% толщины стенки трубы. После сварки необходима продувка азотом и проверка герметичности под давлением. Испытательное давление должно быть от 1,15 до 1,25 раза расчетное рабочее давление, со временем выдержки не менее 24 часа и падение давления не более 0,02 МПа .

Для уплотнительных прокладок следует использовать специализированные материалы, устойчивые к хладагентам и низким температурам. Обычные резиновые прокладки затвердевают и становятся хрупкими в условиях низких температур, что приводит к утечкам. Специализированные уплотнительные прокладки для холодильного оборудования сохраняют хорошую эластичность и герметичность даже при -40℃ .

Аксессуары для электрического управления и защиты: последняя линия защиты для безопасной эксплуатации

Качество и рациональность конфигурации электрофурнитуры являются залогом предотвращения повреждения оборудования и обеспечения безопасности персонала.

Требования к точности регулятора температуры и датчика

Точность регулятора температуры должна достигать ±0,5℃ (требуются прецизионные холодильные камеры ±0,2℃ ). Датчики температуры NTC обычно имеют значения B от 3435К до 3950К , с сопротивлением примерно 10 кОм в 25℃ . При установке датчика следует избегать прямого воздействия потоков холодного или горячего воздуха; в противном случае погрешности измерений могут достигать от 3 до 5℃ , что приводит к частому включению компрессора в работу, повышенному износу и повышенному потреблению энергии.

Конфигурация защиты от перегрузки и утечки

Защита компрессора от тепловой перегрузки должна быть установлена на от 110% до 125% номинального тока. Для трехфазных компрессоров также необходимы устройства защиты от обрыва фазы и последовательности фаз, чтобы предотвратить перегорание двигателя из-за аномалий питания. Устройства защитного отключения должны иметь номинальный ток срабатывания, не превышающий 30 мА и время срабатывания менее 0,1 секунды — это основное требование обеспечения личной безопасности.

Контакты контактора должны иметь номинальный ток от 20% до 30% запас для обработки пускового тока. Нижние контакты контактора могут сгореть и привариться внутри. от 1 до 2 лет в условиях частой циклической работы, что приводит к серьезным сбоям, когда компрессор не может остановиться или запуститься.

Стратегия обслуживания аксессуаров: профилактика лучше ремонта

Создание системы технического обслуживания научных принадлежностей может сократить время незапланированных простоев более чем на 70% и снизить затраты на техническое обслуживание за счет от 40% до 60% .

Контрольный список и график регулярных проверок

1. Ежемесячная проверка: рабочее состояние вентилятора, падение давления на фильтре, герметичность электрических соединений.
2. Ежеквартальная проверка: перегрев расширительного клапана, чувствительность действия электромагнитного клапана, старение демпфера вибрации.
3. Полугодовая проверка: содержание влаги в фильтре-осушителе, калибровка реле давления, сравнение точности датчиков.
4. Ежегодная проверка: коррозия сварных швов трубопроводов, испытание сопротивления изоляции, проверка работоспособности защитных устройств.

Критерии принятия решения о замене аксессуара

Замену аксессуаров не следует откладывать до полного выхода из строя, а следует принимать заблаговременно, исходя из тенденций снижения производительности. Ниже приведены рекомендуемые пороги замены ключевых аксессуаров:

Управление запасами и реагирование на чрезвычайные ситуации

Для критически важного оборудования рекомендуется иметь на складе подверженные износу аксессуары, в том числе: защитные выключатели компрессора, фильтры-осушители, катушки электромагнитных клапанов, конденсаторы вентиляторов и часто используемые уплотнительные материалы. Разумный резервный запас может сократить время ремонта с от 3 до 7 дней чтобы несколько часов . Это особенно важно для пищевых холодильных цепей и фармацевтических холодильных камер, где потери от простоя намного превышают стоимость самих аксессуаров.

Вывод: взгляд на ценность аксессуаров через системное мышление

Выбор и обслуживание аксессуары для холодильного оборудования по сути, это оптимизация общих затрат на жизненный цикл системы. Первоначальные инвестиции в качественные аксессуары могут принести доход в размере от 3 до 5 раз за счет снижения энергопотребления, меньшего количества сбоев и увеличения срока службы. Может показаться, что пренебрежение качеством аксессуаров и их обслуживанием позволяет сэкономить краткосрочные затраты, но на самом деле это порождает долгосрочные скрытые риски высокого энергопотребления, частых сбоев и сокращения срока службы оборудования. Только интеграция аксессуаров в общее планирование системы и создание полной системы управления от выбора и установки до технического обслуживания позволяет холодильному оборудованию действительно обеспечить эффективную, надежную и экономичную работу.
